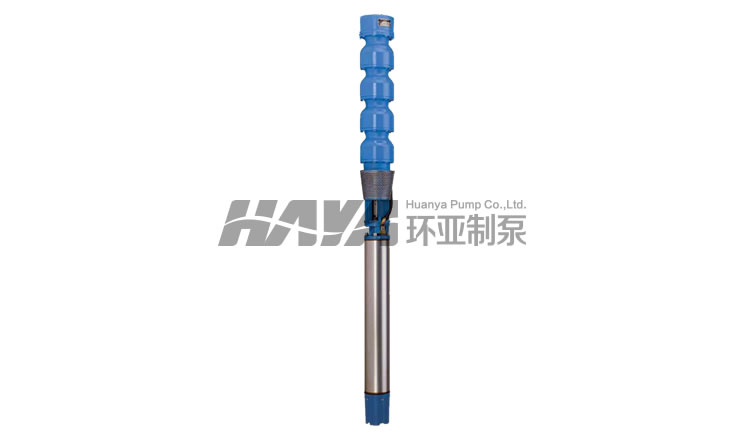

概述

QRJ型系列潜水泵,名叫井用潜水泵,也可称作为深井潜水泵。泵与电机一体,结构合理,安装维护方便,选材合理,产品性能优良,使用寿命长。特制防水橡套电缆。水泵配YQS型井用潜水异步电动机,也可配美国富兰克林公司高轴向力型和耐温不锈钢潜水电机。


QRJ型潜水泵效率高,比国内QJ系列水泵效率高2~8%,效率曲线平坦,效率区域宽,工作范围增加10~20%,产品节能效果明显。


图一:卧式安装

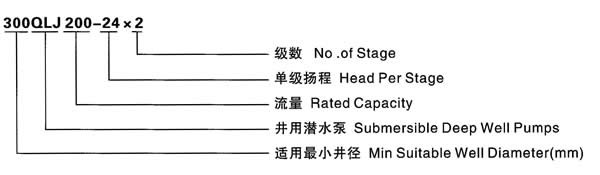

型号及说明

泵的型号由五部分组成,它们分别代表:机座号、型式特征、流量、扬程和潜水泵的级数:


性能和特点

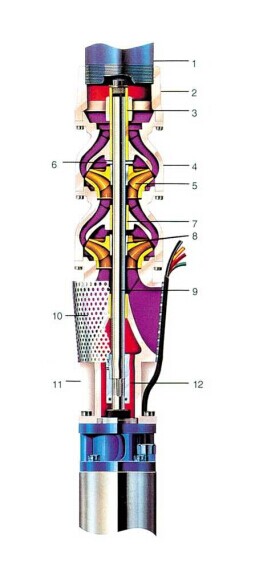

井用潜水泵内部结构

a)排水管:大小适合,确保流速。材质:Q235-A钢管、304不锈钢等;

b)出水壳(阀体):采用法兰连接。材质:HT200、QT450、2Cr13、304等;

c)上壳轴承:铜轴承;

d)中壳:流道光滑,减少摩擦阻力。材质:HT200、QT450、2Cr13、304等;

e)叶轮:与中壳配合设计,工作运行范围宽广,并进行精密的校平衡,以保证运行平稳。材质:HT200、硅黄铜、QT450、2Cr13、304等;

f)中壳轴承:铜轴承、耐磨橡胶轴承或进口高分子。工作可靠,寿命长;

g)锥套:把叶轮可靠地固定叶轮轴上;

h)叶轮轴:2Cr13不锈钢或45#优质碳钢(表面镀铬);

i)滤水网:保证水流平畅,并能阻止大颗粒侵入水泵内部;

j)电机接头:设计合理的窗口,保证联轴器易于安装拆卸。材质:HT200、QT450、2Cr13、304等;

k)联轴器:作电机输出的传动动力。材质:45#碳钢、不锈钢等。

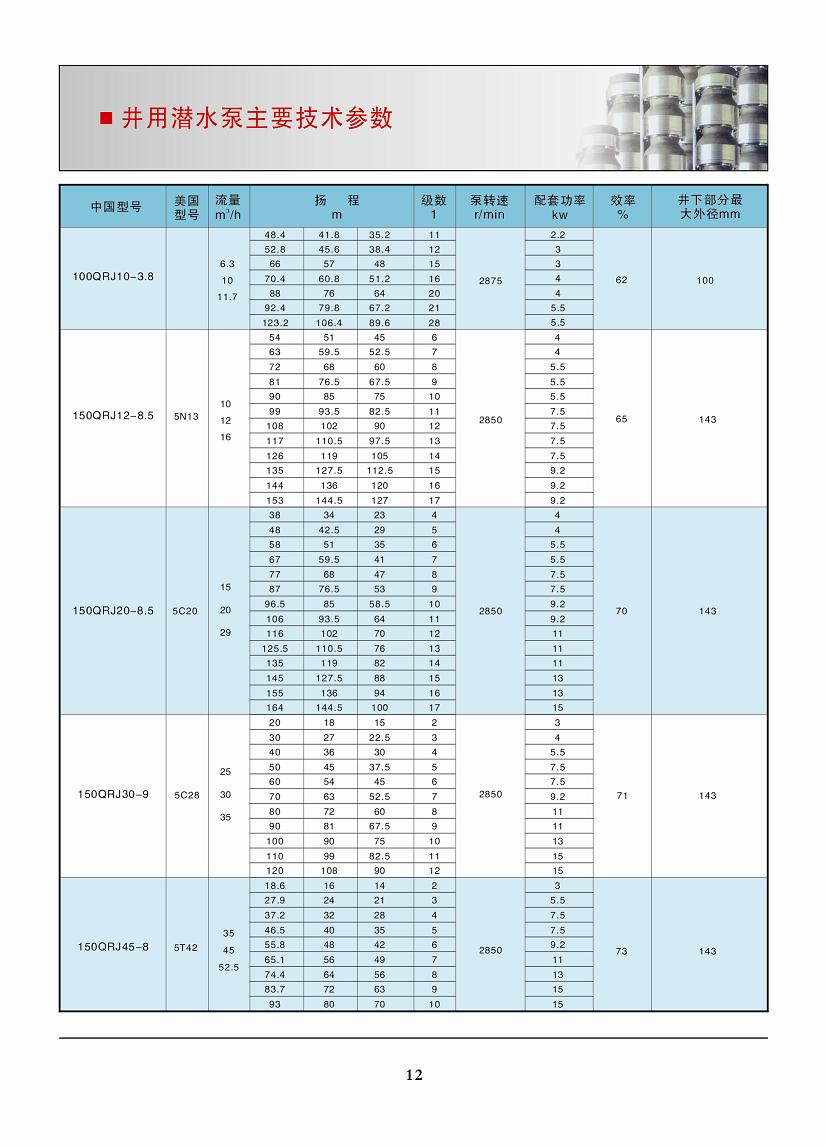

技术参数

适用范围

QRJ型井用潜水泵应用于工矿企业、自来水厂、城市给排水、地下水抽取、水池江河排水、高层建筑供水、电站、矿井排水及农业灌溉等。
