轴流深井泵不同环境下安装和设置要求你了解吗?

浏览数量:    作者:    发布时间: 2019-10-21

第一种安装环境:在水井里安装轴流深井泵


水泵在水井吸水时,容易形成旋涡产生漏斗现象,会产生气蚀影响供水甚至造成泵的损坏,所以规范要求:

轴流深井泵安装子水井时,其淹没深度应满足其可靠运行的要求, 在水泵出流量为 150%设计流量时,其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3. 20m,且海拔高度每增加300m,深井泵的最低淹没深度应至少增加0. 30m;具体做法见下面的示意图:



第二种安装环境:在消防水池里安装轴流深井泵

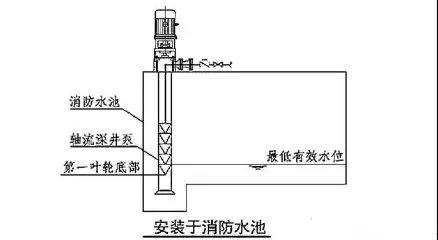

由于轴流深井泵要求淹没的高度数值较大,而消防水池的深度一般都不是太深,如正常安装则形成消防水池非常的深,这会增加消防水池土建的成本,且不经济。故《消防给水及消火栓系统技术规范》GB 50974-2014第5.1.9条的条文说明中建议采用深坑吸水的设置,具体做法如下图:




轴流深井泵安装在消防水池等消防水源上时, 其第一个水泵叶轮底部应低于消防水池的最低有效水位线,且淹没深度应根据水力条件经计算确定,并应满足消防水池等消防水源有 效储水量或有效水位能全部被利用的要求;当水泵设计流量大于 125L/s时,应根据水泵性能确定淹没深度,并应满足水泵气蚀余量的要求;



第三:轴流深井泵设置的通用要求

1、一组轴流深井水泵应设不少于 两条的输水干管与消防给水环状管网连接,当其中一条输水管检修时,其余输水管应仍能供应全部消防给水设计流量;

2、轴流深井泵的吸水管上应设置明杆闸 阀或带 自 锁装 置 的 蝶阀 , 但 当 设置暗杆 阀 门 时 应 设 有 开 启 的刻 度 和 标 志 ;

3、 轴流深井泵的出水管上应设止回阀、明杆闸阀;当采用蝶阀时,应带有自锁装置;

4、当轴流深井泵的吸水管和出水管管径大于DN300 时,宜设置电动阀门 ;

5、当轴流深井泵的电动机为露天设置时,应设置防雨设施 ;轴流深井泵同时应符合《室外给水设计规范》对轴流深井泵的其它要求。

6、当消 防水池的最低水位低于离心水泵出水管中心线或水源水位不能保证离心水泵吸水时 ,可采用轴流深井泵,并应采用湿式深坑的安装方式安装于消防水池等消防水源上;
