深井消防泵排出压力与扬程的关系

浏览数量:    作者:    发布时间: 2016-05-13

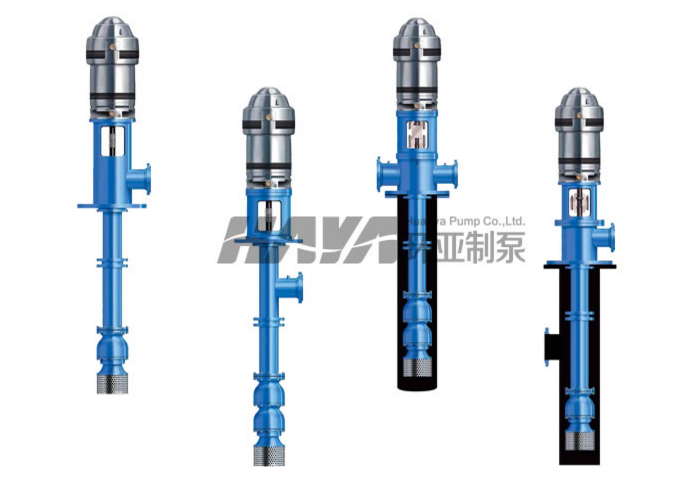

深井消防泵排出压力与扬程的关系(图1)

深井消防泵排出压力是指被送液体经过水泵后,所具有的总压力能(单位:MPa),它是泵能否完成输送液体任务的重要标志,对于水泵的排出压力可能影响到用户生产能否正常进行.

       一、水泵排出压力

       水泵排出压力是指被送液体经过水泵后,所具有的总压力能(单位:MPa)。它是泵能否完成输送液体任务的重要标志,对于水泵的排出压力可能影响到用户生产能否正常进行。因此,水泵的排出压力是根据实际工艺的需要设计确定的。

水泵排出压力

       根据生产工艺的需要和对制造厂的要求,排出压力主要有以下几种表示方法。

       水泵排出压力表示方法:

       1、正常操作压力  企业生产在正常工况下操作时,所需的泵排出压力。

       2、最大需要排出压力  企业生产工况发生变化时,可能出现的工况昕需的泵排出压力。

       3、额定排出压力  泵制造厂规定的并保证达到的排出压力。额定排出压力应等于或大于正常操作压力。对于叶片式泵应为最大流量时的排出压力。

       4、最大允许排出压力  泵制造厂根据泵的性能、结构强度、原动机功率等确定的泵的最大允许排出压力值。最大允许排出压力值应大于或等于最大需要排出压力,但应低于泵受压元件的最大允许工作压力。

       二、水泵扬程H

       水泵的扬程是指单位重量的液体通过泵后获得的能量.以H表示,单位是m,即排出液体的液柱高度。

       单位压量的液体通过泵后所获得的有效能量,又称总扬程或全扬程。也可以讲在水泵的出口处与进口处液体所具有的能量差。但必须说明:它仅仅与泵本身性能有关,而与进、出口管路无关。扬程的单位为N·mm液柱高度。

      扬程是水泵的关键性能参数,根据石油、化工工艺需要和对泵制造厂的要求。

       1、正常操作扬程

       正常操作扬程企业正常生产工况下,泵的排出压力和吸入压力所确定的泵扬程。

       2、最大需要扬程

       最大需要扬程企业生产工况发生变化,可能需要的最大排出压力(吸人压力未变)时泵的扬程。

       3、额定扬程

       额定扬程是额定叶轮直径、额定转速、额定吸入和排出压力下水泵的扬程.是由泵制造厂确定并保证达到的扬程,且此扬程值应等于或大于正常操作扬程。一般取其值等于最大需要扬程。

       4、关闭扬程

       关闭扬程是水泵流量为零时的扬程。为水泵的最大极限扬程,一般以此扬程下的排出压力确定泵体等受压元件的最大允许工作压力。
