长轴深井泵

询价

长轴深井泵的描述

长轴深井泵简介

RJC型系列长轴深井泵选用先进的水力模型和结构设计,采用亚什兰树脂工艺制芯、叶片流道部位环氧涂复等多种新工艺;水泵效率高,性能曲线无驼峰,高效区域宽广,效率比JC、JD型长轴深井泵高2~8%。水泵采用甩砂装置,迷宫式结构使砂粒无法进入轴承。叶轮轴、传动轴、电机轴的径向跳动控制在美国标准0.13mm以内,泵运行平稳,噪音低。泵座造型美观,窗口大,便于维修、更换填料。

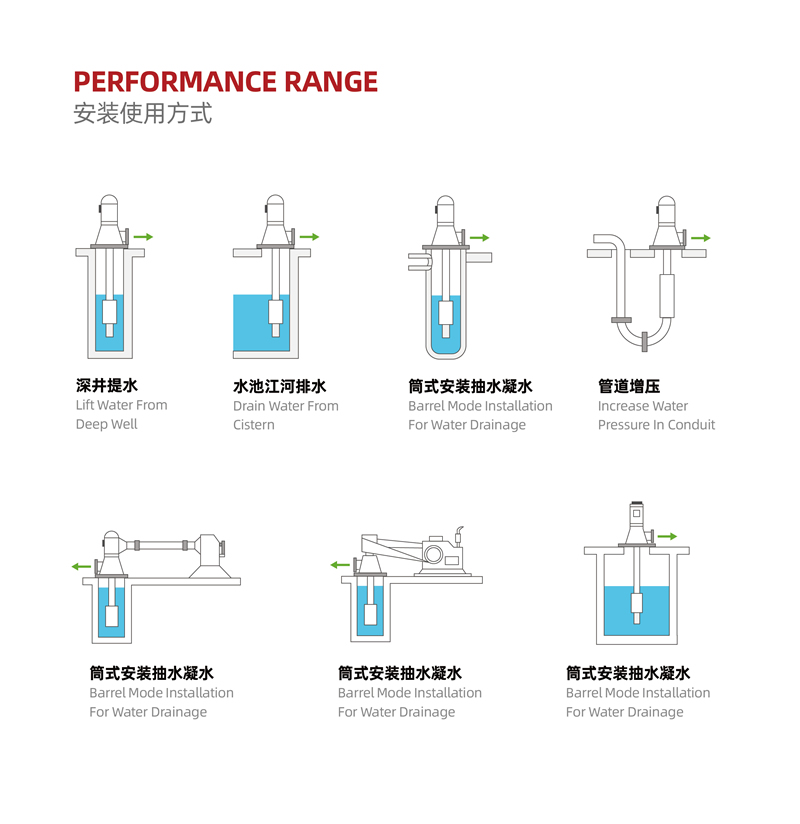

长轴深井泵应用范围

RJC型长轴深井泵广泛应用于水厂、水电站(检修、渗漏排水用泵等)、火电厂(工业、生活、消防用泵等)、钢铁厂(循环降温、生活、铁皮坑用泵等)、农业灌溉、消防、市政等行业。

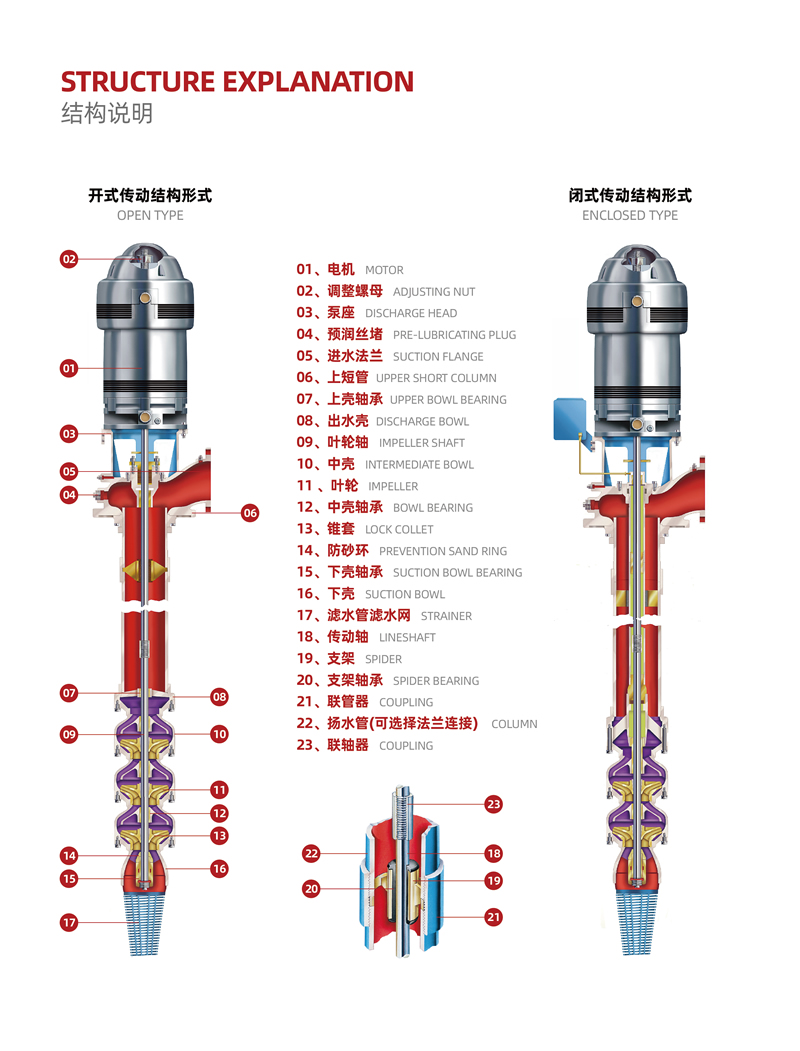

长轴深井泵内部结构

1.电机:深井泵专用空心轴电机(YLB型),或实心轴普通立式电机;

2.调整螺母:调节叶轮轴向串量;

3.泵座:承受重载荷,及方便安装填料箱;

4.预润滑丝堵:启动前,通过该处注入清洁水以便润滑水泵内部轴承;

6.上短管(短管乙):用法兰连接方式,短管上法兰与泵座连接,下法兰与扬水管法兰连接;

9.叶轮轴:2Cr13不锈钢或45#优质碳钢(表面镀铬);

10.中壳:流道光滑,减少摩擦阻力,提高效率。材质为:HT200、QT450、2Cr13、304、316等;

11.叶轮:与中壳配合设计,高效、工作运行范围宽广,并进行精密的校平衡,以保证运行平稳。材质:HT200、硅黄铜、QT450、2Cr13、304、316等;

12.中壳轴承:铜轴承、耐磨橡胶轴承或进口高分子轴承。工作可靠,寿命长。

13.锥套:把叶轮可靠地固定在叶轮轴上。

15.下壳轴承:铜轴承,油脂填充,长期无故障运行。

16.下壳:将滤水网中的液体以最小的损失均匀地引向叶轮。材质为:HT200、QT450、2Cr13、304、316等;

17.滤水网:滤水网长度应适宜,以达很好状态,并且可以防止大颗粒物体进入水泵;

18.传动轴:高强度碳钢,轴承位置表面镀铬。根据需要,可提供不锈钢材质;

22.扬水管:扬水管可采用螺纹连接方式安装,也可采用法兰连接方式安装。



 长轴深井泵(图1)

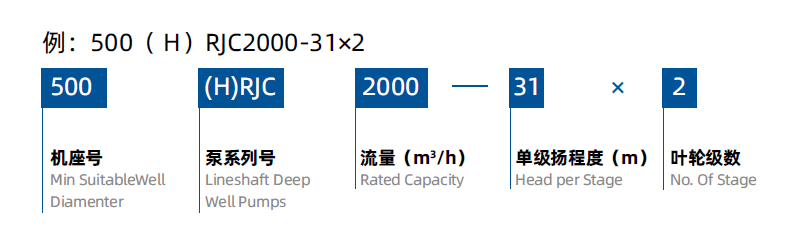

型号说明:

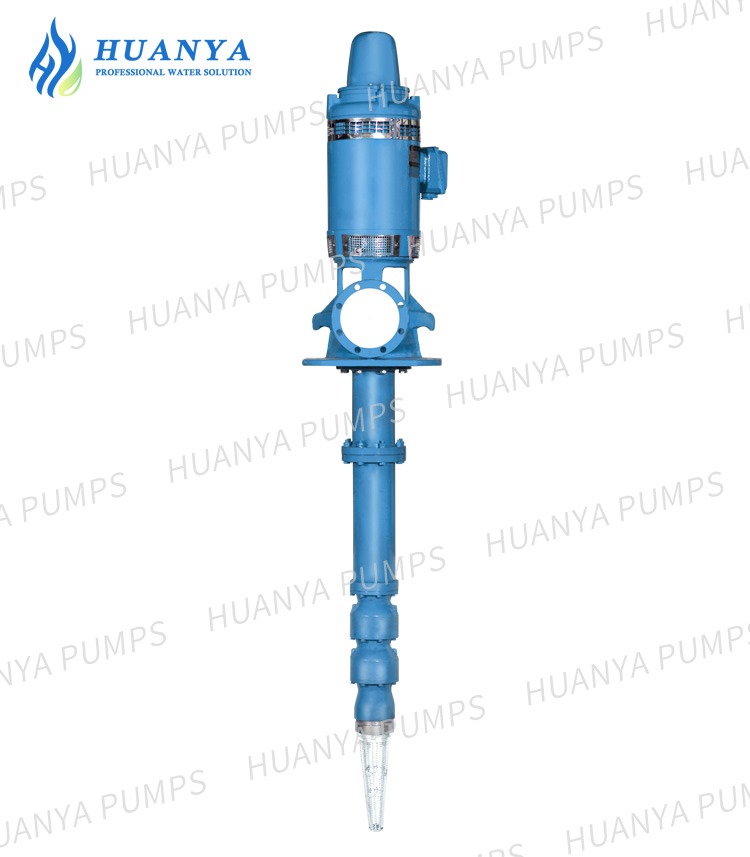

长轴深井泵(图1)

长轴深井泵(图3)
